Соединение RJ
Артикул: 12332112312
Раструбно-замковое соединение «RJ» под уплотнительное резиновое кольцо предназначено для трубопроводов диаметрами DN 80-500 мм с рабочим давлением от 2,5 до 8,8 МПа (в зависимости от диаметра).
Описание
Раструбно-замковое соединение «RJ» под уплотнительное резиновое кольцо предназначено для трубопроводов диаметрами DN 80-500 мм с рабочим давлением от 2,5 до 8,8 МПа (в зависимости от диаметра).

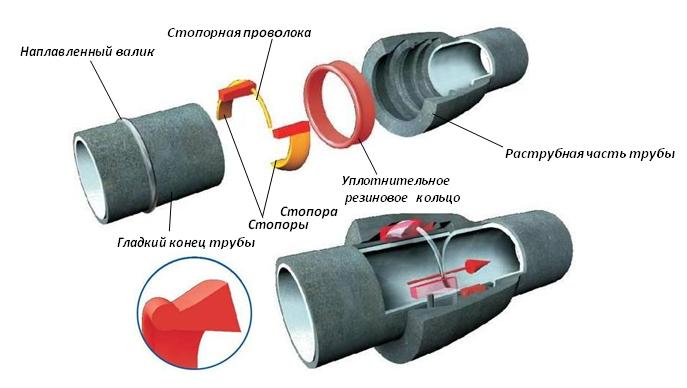

Соединение «RJ» обеспечивает невозможность рассоединения труб при прокладке трубопровода в сложном рельефе местности, в местах опасности осадки грунта и при ударных нагрузках Наплавленный валик на гладком конце трубы и два стопора, вдвигаемые после стыковки труб в выемку раструба и фиксируемые стопорной проволокой, не позволяют нарушить соединение. Это особенно важно при монтаже трубопроводов в неустойчивых грунтах, в гористой местности и в вертикальном положении труб. Также соединение «RJ» рекомендуется для прокладки трубопроводов бестраншейными методами.
Соединение «RJ» не является жестким и позволяет отклоняться соединенным трубам на угол 1,5 до 5 в зависимости от диаметра труб при сохранении полной герметичности стыка.
Область применения - холодное водоснабжение, теплосети, канализация.
Трубы раструбные под соединение «RJ» комплектуются уплотнительными кольцами и стопорами
|
Диаметр ДУ, мм |
Вес 1 трубы, кг |
Кол-во труб в пакете |
Машинная норма, шт |
Цена с НДС (руб.)* |
|
Диаметр 80 (более не производится) |
93 |
16 |
208 |
---- |
|
Диаметр 100 |
116 |
12 |
168 |
30 822,00 |
|
Диаметр 150 |
175 |
6 |
108 |
46 487,00 |
|
Диаметр 200 |
236 |
6 |
78 |
62 844,00 |
|
Диаметр 250 |
308 |
4 |
60 |
75 650,00 |
|
Диаметр 300 |
387 |
4 |
48 |
93 880,00 |
|
Диаметр 400 |
586 |
|
33 |
131 233,00 |
|
Диаметр 500 |
800 |
|
24 |
181 621,00 |
Предлагаемая продукция производства ООО ЛТК «Свободный Сокол», г.Липецк
*Цена указана с НДС (Спросите Вашу скидку у менеджера), самовывозом с нашего склада по адресу г. Москва, 2-ая Вольская, д. 34 с2

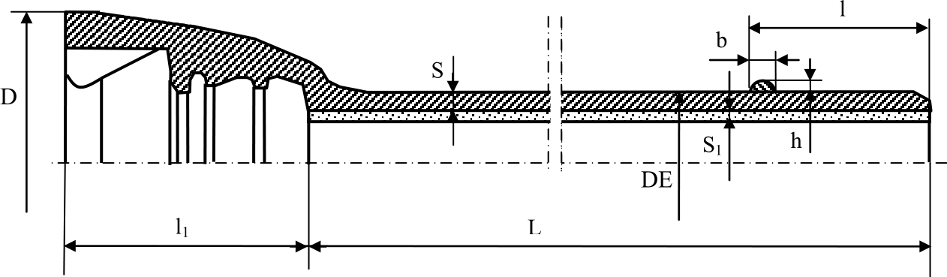

Труба раструбная с соединением RJ
Размеры и масса труб с соединением RJ
| Размеры, мм | Масса раструба, кг | Масса 1 м трубы без раструба (с цем. покрытием), кг | Расчётная масса (кг) трубы с раструбом (без цем. покрытия / с цем. покрытием) длиной L, мм | |||||||||||
| DN | D | DE | S | S1 | l | l1* | h | b | 5800 | 6000 | ||||
| 80 | 156 | 98-2,7+1,0 | 6,0-1,3 | 3-1,0+2,0 | 85 | 127 127 |
5,0 | 8±2 | 5,4 | 14,1 | 76,0 | 87,0 | 78,5 | 90,0 |
| 100 | 176 | 118-2,8+1,0 | 6,0-1,3 | 3-1,0+2,0 | 91 | 133 135 |
5,0 | 8±2 | 6,9 | 17,5 | 95,0 | 108,0 | 98,0 | 112,0 |
| 125 | 205 | 144-2,8+1,0 | 6,0-1,3 | 3-1,0+2,0 | 95 | 139 143 |
5,0 | 8±2 | 8,8 | 21,7 | 118,0 | 135,0 | 122,0 | 139,0 |
| 150 | 230 | 170-2,9+1,0 | 6,0-1,3 | 3-1,0+2,0 | 101 | 144 150 |
5,0 | 8±2 | 10,7 | 26,2 | 143,0 | 163,0 | 148,0 | 168,0 |
| 200 | 288 | 222-3,0+1,0 | 6,3-1,5 | 3-1,0+2,0 | 106 | 155 160 |
5,5 | 9±2 | 16,8 | 35,3 | 194,0 | 222,0 | 200,5 | 229,0 |
| 250 | 346 | 274-3,0+1,0 | 6,8-1,6 | 3-1,0+2,0 | 106 | 165 165 |
5,5 | 9±2 | 23,2 | 46,0 | 255,0 | 290,0 | 264,0 | 299,0 |
| 300 | 402 | 326-3,3+1,0 | 7,2-1,6 | 3-1,0+2,0 | 106 | 175 170 |
5,5 | 9±2 | 29,6 | 57,5 | 323,0 | 363,0 | 334,0 | 375,0 |
| 350 | 452 | 378-3,4+1,0 | 7,7-1,7 | 5-2,0+3,5 | 110 | 180 180 |
6,0 | 10±2 | 35,7 | 75,4 | 401,0 | 473,0 | 415,0 | 488,0 |
| 400 | 513 | 429-3,5+1,0 | 8,1-1,7 | 5-2,0+3,5 | 115 | 185 190 |
6,0 | 10±2 | 44,5 | 90,3 | 480,0 | 568,0 | 497,0 | 586,0 |
| 500 | 618 | 532-3,8+1,0 | 9,0-1,8 | 5,0-2,0+3,5 | 120 | 200 200 |
6,0 | 10±2 | 62,8 | 122,9 | 666,0 | 776,0 | 689,0 | 800,0 |
| * - В графе l1 верхние цифры - длина раструба под уплотнительное резиновое кольцо типа "TYTON", нижние цифры - под уплотнительное резиновое кольцо типа "BPC" | ||||||||||||||

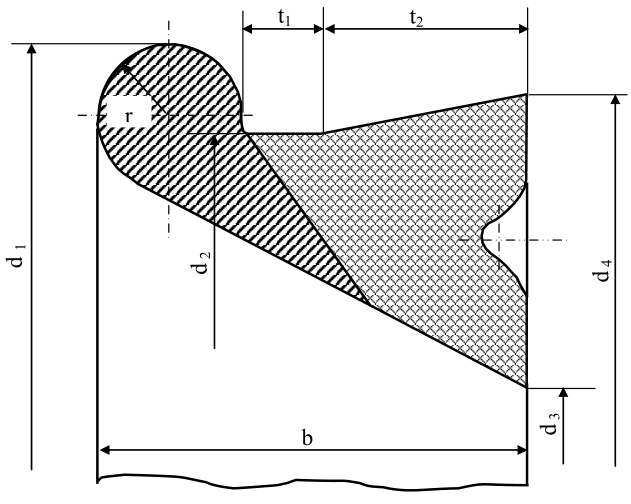

Уплотнительное резиновое кольцо типа ВРС
Размеры и масса уплотнительных колец типа ВРС
| Размеры, мм | Масса, кг | Цена с НДС | ||||||||
| DN | d1 | d2 | d3 | d4 | b | t1 | t2 | r | ||
| 100 | 146,5±1 | 134,5±1 | 99,5±1 | 140,5±1 | 30 | 5,5 | 14,3 | 5,0 | 0,17 | 210,00 |
| 150 | 203,5±1,5 | 189,5±1,5 | 151,0±1,5 | 196,0±1,5 | 32 | 5,5 | 15,3 | 5,5 | 0,41 | 240,00 |
| 200 | 260,0±1,5 | 244,0±1,5 | 202,0±1,5 | 250,0±1,5 | 33 | 5,5 | 15,3 | 6,0 | 0,50 | 340,00 |
| 250 | 315,0±1,5 | 299,0±1,5 | 257,0±1,5 | 305,0±1,5 | 33 | 5,5 | 15,3 | 6,0 | 0,63 | 405,00 |
| 300 | 369,0±1,5 | 353,0±1,5 | 311,0±1,5 | 359,0±1,5 | 33 | 5,5 | 15,3 | 6,0 | 0,95 | 475,00 |
Для соединения типа "RJ" Ду 400, 500 мм используется уплотнительное кольцо типа "TYTON".
| Размеры, мм | Масса, кг | Цена с НДС | |||||||
| DN | d1 | d2 | d3 | h1 | t1 | t2 | r | ||
| 350 | 420±2,0 | 418±2,0 | 20+0,5 | 12+0,3 | 34 | 7-0,2+0,4 | 4,5 | 1,25 | |
| 400 | 475±2,0 | 473±2,0 | 22+0,5 | 13+0,3 | 38 | 8-0,3+0,5 | 5,0 | 1,54 | 770,00 |
| 500 | 583±3,0 | 581±3,0 | 24+0,5 | 14+0,3 | 42 | 9-0,3+0,5 | 5,5 | 2,45 | 1099,00 |
