Описание

Раструбно-замковое соединение «RJS» под уплотнительное резиновое кольцо предназначено для трубопроводов DN от 600 до 1000 мм с рабочим давлением от 1,6 до 3,2 МПа (в зависимости от диаметра).

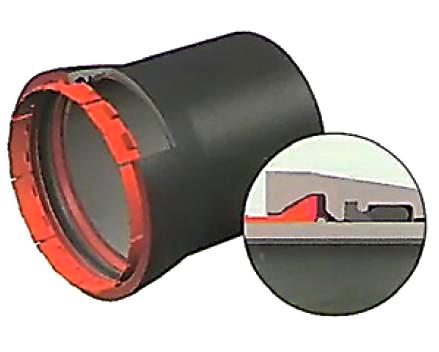

Соединение «RJS» - стыковое раструбно-замковое соединение под уплотнительное резиновое кольцо типа «Tyton».

Является аналогом соединения RJ. Данное соединение используется при прокладке трубопроводов большого диаметра DN600-1000 мм, обеспечивая кольцевой замок по всей поверхности раструба.

Применяется при прокладке трубопроводов в неустойчивых грунтах, в гористых, сейсмоопасных и болотистых местностях, а также при прокладке бестраншейными методами

Соединение «RJS» обеспечивает невозможность самопроизвольного рассоединения труб при работе трубопровода в сложном рельефе местности, в местах опасности осадки грунта и при ударных нагрузках. Для этой цели в данном соединении предусмотрены стопорные элементы, которые вставляются после стыковки труб в паз на раструбе и распределяются вправо и влево по всей окружности гладкого конца трубы. Для исключения самопроизвольного перемещения в пазе раструба стопорные элементы дополнительно стягиваются фиксирующей гибкой лентой.

Диапазон применения - холодное водоснабжение, теплосети, канализация, бестраншейный метод.

Трубы раструбные под соединение «RJS» комплектуются уплотнительными резиновыми кольцами типа «Tyton» и стопорами, которые фиксируются металлической лентой.

Предлагаемая продукция производства ООО ЛТК «Свободный Сокол», г.Липецк

*Цена указана с НДС (Спросите Вашу скидку у менеджера), самовывозом с нашего склада по адресу г. Москва, 2-ая Вольская, д. 34 с2

Труба раструбная с соединением RJS

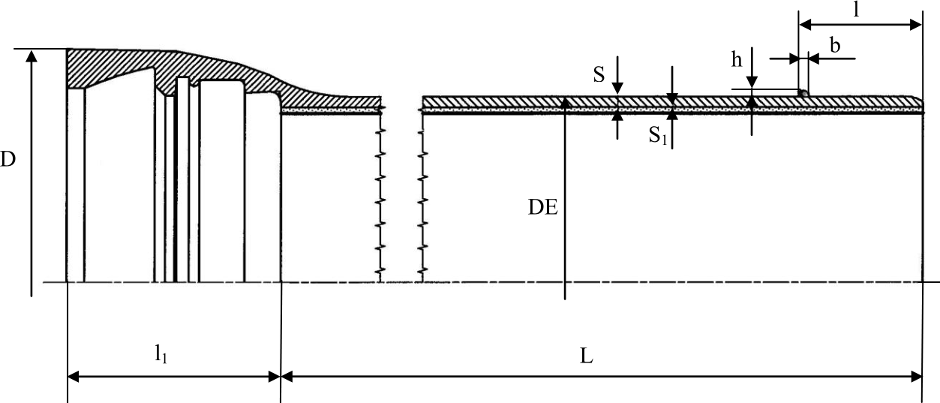

Размеры и масса труб с соединением RJS



Размеры, мм									Масса раструба, кг	Масса 1 м трубы без раструба (с цем. покрытием), кг	Расчётная масса (кг) трубы с раструбом (без цем. покрытия / с цем. покрытием) длиной L, мм
DN	D	DE	S	S1	l	l1*	h -1,0+0,5	b ±2			5800		6000
600	729	635-4,0+1,0	9,9-1,9	5-2,0+3,5	120	200	7,0	11,0	92,5	159,3	888,2	1010,0	916,0	1048,0
700	848	738-4,2+1,0	10,8-2,0	6-2,5+4,0	150	230	7,0	11,0	120,0	205,8	1129,0	1314,0	1164,0	1355,0
800	960	842-4,5+1,0	11,7-2,1	6-2,5+4,0	160	245	7,0	11,0	154,0	250,6	1403,0	1608,0	1446,0	1658,0
900	1060	945-4,8+1,0	12,6-2,2	6-2,5+4,0	175	260	7,5	11,5	193,0	300,2	1703,0	1934,0	1755,0	1994,0
1000	1164	1048-5,0+1,0	13,5-2,3	6-2,5+4,0	185	270	7,5	11,5	239,0	353,3	2033,0	2288,0	2095,0	2359,0



Уплотнительное резиновое кольцо типа TYTON



Размеры и масса уплотнительных колец типа TYTON



Размеры, мм								Масса, кг	Цена с НДС
DN	d1	d2	d3	h1	t1	t2	r
600	692±3,0	690±3,0	26+0,5	15+0,3	46	10-0,3+0,5	6,0	3,34	1.570,00
700	809-2,5+5,0	803±3,5	33,5+0,5	20±0,3	55	16-0,3+0,5	7	4,55	2.732,00
800	919-2,5+5,0	913±3,5	35,5+0,5	21±0,3	60	16-0,3+0,5	8	5,51	5.255,00
900	1026-2,0+6,0	1020±4,0	37,5+0,5	22±0,3	65	18-0,3+0,5	9	6,30	7.710,00
1000	1133-2,0+7,0	1127±4,0	39,5+0,5	23±0,3	70	18-0,3+0,5	9	7,04	7.710,00
