Соединение tyton
Раструбное соединение «Tyton» под уплотнительное резиновое кольцо предназначено для трубопроводов DN 80-1000 мм с рабочим давлением от 3,0 до 6,4 МПа (в зависимости от диаметра).
Описание
Раструбное соединение «Tyton» под уплотнительное резиновое кольцо предназначено для трубопроводов DN 80-1000 мм с рабочим давлением от 3,0 до 6,4 МПа (в зависимости от диаметра).

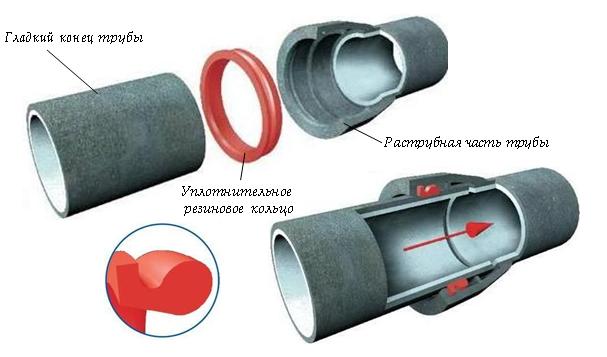

Уплотнение достигается радиальным сжатием уплотнительного кольца в процессе сборки.
Диапазон применения – холодное водоснабжение, канализация.
Соединение «Tyton» не является жестким и позволяет отклоняться соединенным трубам на угол от 1,5 до 5 в зависимости от диаметра труб при сохранении полной герметичности стыка.
Трубы раструбные под соединение «Тyton» комплектуются уплотнительными кольцами. Состав материала и свойства уплотнительных резиновых колец регламентируются нормативной документацией.
|
Диаметр ДУ, мм |
Вес 1 трубы, кг |
Кол-во труб в пакете |
Машинная норма, шт |
Цена с НДС (Руб.)* |
|
Диаметр 80 (более не производится) |
91 |
16 |
208 |
------ |
|
Диаметр 100 |
113 |
12 |
168 |
19 598,40 |
|
Диаметр 125 |
141 |
9 |
135 |
24 523,20 |
|
Диаметр 150 |
171 |
6 |
114 |
29 620,80 |
|
Диаметр 200 |
229 |
6 |
84 |
40 514,40 |
|
Диаметр 250 |
299 |
4 |
64 |
52 423,20 |
|
Диаметр 300 |
376 |
4 |
52 |
65 433,40 |
|
Диаметр 350 |
476 |
|
41 |
82 317,60 |
|
Диаметр 400 |
571 |
|
34 |
103 766,40 |
|
Диаметр 500 |
780 |
|
24 |
135 604,80 |
|
Диаметр 600 |
1 015 |
|
18 |
193 255,20 |
|
Диаметр 700 |
1 314 |
|
15 |
246 038,40 |
|
Диаметр 800 |
1 606 |
|
8 |
305 352,00 |
|
Диаметр 900 |
1 930 |
|
8 |
369 043,20 |
|
Диаметр 1000 |
2 281 |
|
8 |
467 222,40 |
Предлагаемая продукция производства ООО ЛТК «Свободный Сокол», г.Липецк
*Цена указана с НДС (Спросите Вашу скидку у менеджера), самовывозом с нашего склада по адресу г. Москва, 2-ая Вольская, д. 34 с2

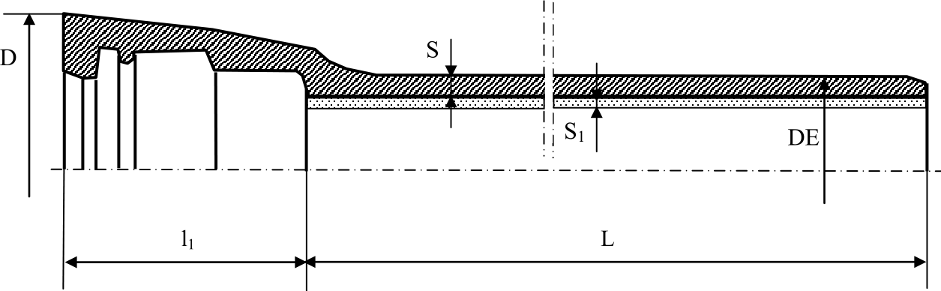

Труба раструбная с соединением TYTON
Размеры и масса труб с соединением TYTON
| Размеры, мм | Масса раструба, кг | Масса 1 м трубы без раструба (с цем. покрытием), кг | Расчётная масса (кг) трубы с раструбом (без цем. покрытия / с цем. покрытием) длиной L, мм | ||||||||
| DN | D | DE | S | S1 | l1 | 5800 | 6000 | ||||
| 80 | 140 | 98-2,7+1,8 | 6,0-1,3 | 3+2,0-1,0 | 85 | 3,4 | 14,1 | 74,0 | 85,0 | 76,5 | 88,0 |
| 100 | 163 | 118-2,8+1,0 | 6,0-1,3 | 3-1,0+2,0 | 88 | 4,3 | 17,5 | 92,0 | 106,0 | 95,0 | 109,0 |
| 125 | 190 | 144-2,9+1,0 | 6,0-1,3 | 3-1,0+2,0 | 91 | 5,7 | 21,7 | 115,0 | 132,0 | 119,0 | 136,0 |
| 150 | 217 | 170-2,9+1,0 | 6,0-1,3 | 3-1,0+2,0 | 94 | 7,1 | 26,2 | 139,0 | 159,0 | 144,0 | 164,0 |
| 200 | 278 | 222-3,0+1,0 | 6,3-1,5 | 3-1,0+2,0 | 100 | 10,3 | 35,3 | 188,0 | 215,0 | 194,0 | 222,0 |
| 250 | 336 | 274-3,1+1,0 | 6,8-1,6 | 3-1,0+2,0 | 105 | 14,2 | 46,0 | 247,0 | 281,0 | 255,0 | 290,0 |
| 300 | 393 | 326-3,3+1,0 | 7,2-1,6 | 3-1,0+2,0 | 110 | 18,9 | 57,5 | 313,0 | 352,0 | 323,0 | 364,0 |
| 350 | 448 | 378-3,4+1,0 | 7,7-1,7 | 5-2,0+3,5 | 110 | 23,7 | 75,4 | 390,0 | 461,0 | 403,0 | 476,0 |
| 400 | 500 | 429-3,5+1,0 | 8,1-1,7 | 5-2,0+3,5 | 110 | 29,5 | 90,3 | 467,0 | 553,0 | 482,0 | 571,0 |
| 500 | 604 | 532-3,8+1,0 | 9,0-1,8 | 5-2,0+3,5 | 120 | 42,8 | 122,9 | 648,0 | 756,0 | 669,0 | 780,0 |
| 600 | 713 | 635-4,0+1,0 | 9,9-1,9 | 5-2,0+3,5 | 120 | 59,3 | 159,3 | 855,0 | 983,0 | 882,0 | 1015,0 |
| 700 | 824 | 738-4,2+1,0 | 10,8-2,0 | 6-2,5+4,0 | 150 | 79,1 | 205,8 | 1088,0 | 1273,0 | 1123,0 | 1314,0 |
| 800 | 943 | 842-4,5+1,0 | 11,7-2,1 | 6-2,5+4,0 | 160 | 102,6 | 250,6 | 1351,0 | 1556,0 | 1394,0 | 1606,0 |
| 900 | 1052 | 945-4,8+1,0 | 12,6-2,2 | 6+4,0-2,5 | 175 | 129,0 | 300,2 | 1639,0 | 1870,0 | 1691,0 | 1930,0 |
| 1000 | 1158 | 1048-5,0+1,0 | 13,5-2,3 | 6-2,5+4,0 | 185 | 161,3 | 353,3 | 1955,0 | 2210,0 | 2017,0 | 2281,0 |

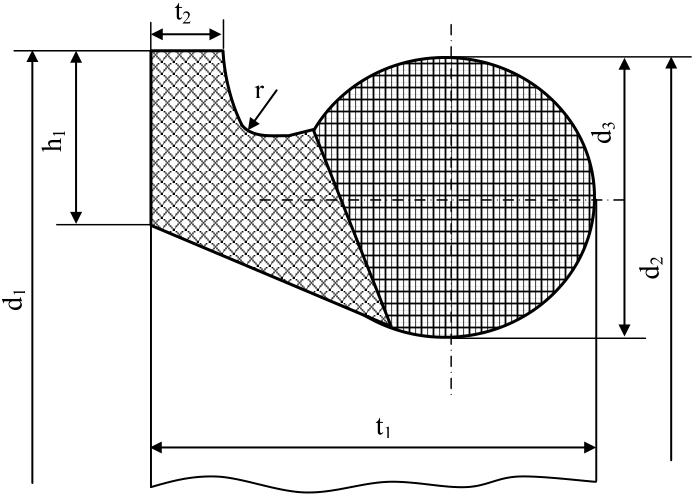

Уплотнительное резиновое кольцо типа TYTON
Размеры и масса уплотнительных колец типа TYTON
| Размеры, мм | Масса, кг | Цена с НДС | |||||||
| DN | d1 | d2 | d3 | h1 | t1 | t2 | r | ||
| 80 | 126±1,0 | 124±1,0 | 16+0,5 | 10+0,3 | 26 | 5-0,2+0,4 | 3,5 | 0,13 | 200,00 |
| 100 | 146±1,0 | 144±1 | 16+0,5 | 10+0,3 | 26 | 5-0,2+0,4 | 3,5 | 0,21 | 170,00 |
| 125 | 173±1,0 | 171±1 | 16+0,5 | 10+0,3 | 26 | 5-0,2+0,4 | 3,5 | 0,29 | 190,00 |
| 150 | 200±1,5 | 198±1,5 | 16+0,5 | 10+0,3 | 26 | 5-0,2+0,4 | 3,5 | 0,36 | 220,00 |
| 200 | 256±1,5 | 254±1,5 | 18+0,5 | 11+0,3 | 30 | 6-0,2+0,4 | 4,0 | 0,5 | 320,00 |
| 250 | 310±1,5 | 308±1,5 | 18+0,5 | 11+0,3 | 32 | 6-0,2+0,4 | 4,0 | 0,72 | 380,00 |
| 300 | 366±1,5 | 364±1,5 | 20+0,5 | 12+0,3 | 34 | 7-0,2+0,4 | 4,5 | 0,94 | 440,00 |
| 350 | 420±2,0 | 418±2,0 | 20+0,5 | 12+0,3 | 34 | 7-0,2+0,4 | 4,5 | 1,25 | |
| 400 | 475±2,0 | 473±2,0 | 22+0,5 | 13+0,3 | 38 | 8-0,3+0,5 | 5,0 | 1,54 | 770,00 |
| 500 | 583±3,0 | 581±3,0 | 24+0,5 | 14+0,3 | 42 | 9-0,3+0,5 | 5,5 | 2,45 | 1099,00 |
| 600 | 692±3,0 | 690±3,0 | 26+0,5 | 15+0,3 | 46 | 10-0,3+0,5 | 6,0 | 3,34 | 1570,00 |
| 700 | 809-2,5+5,0 | 803±3,5 | 33,5+0,5 | 20±0,3 | 55 | 16-0,3+0,5 | 7 | 4,55 | 3780,00 |
| 800 | 919-2,5+5,0 | 913±3,5 | 35,5+0,5 | 21±0,3 | 60 | 16-0,3+0,5 | 8 | 5,51 | 5.255,00 |
| 900 | 1026-2,0+6,0 | 1020±4,0 | 37,5+0,5 | 22±0,3 | 65 | 18-0,3+0,5 | 9 | 6,30 | 7.710,00 |
| 1000 | 1133-2,0+7,0 | 1127±4,0 | 39,5+0,5 | 23±0,3 | 70 | 18-0,3+0,5 | 9 | 7,04 | 7.710,00 |
